Patch > Patch

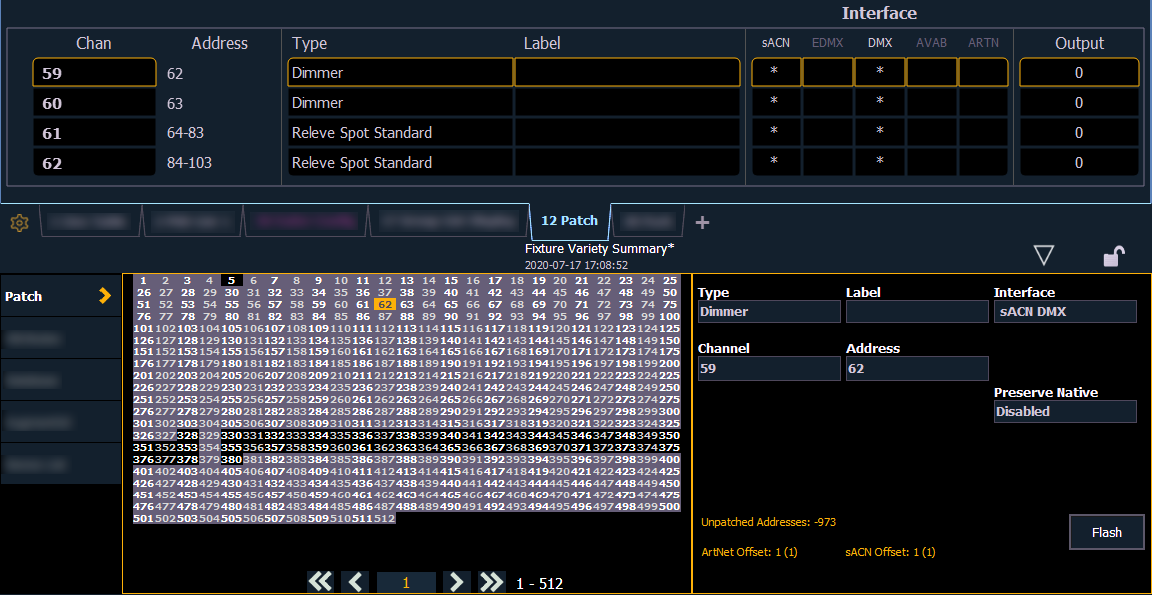

Lorsque le patch est ouvert, Eos affiche cette section par défaut. Cela permet d'accéder aux champs de saisie de données que vous pouvez utiliser pour définir les appareils dans votre système d'éclairage.

• {Circuit} - Dans l'affichage du patch, tous les circuits sont affichés dans l'ordre numérique. Lorsque plusieurs appareils sont patchés sur le même circuit, le numéro de circuit n'est affiché que sur la première ligne, les appareils supplémentaires sont indiqués avec des extensions de parts (exemple P2) sur la ligne suivante du tableau.
• Sélectionner le numéro de circuit à l'aide du clavier ou des touches de sélection directe.
• {Type} - Eos utilise par défaut le patch de gradateurs. Pour spécifier un type d'appareil spécifique pour le circuit sélectionné, appuyez sur le bouton {Type} de la ZIC.
• Les deux colonnes sur le côté gauche de la ZIC peuvent être consultées et indiquent les noms des fabricants. Les quatre colonnes à droite de la liste du fabricant sont des appareils paginables qui sont disponibles auprès du fabricant sélectionné, pour le patch.
• La sélection d'un fabricant spécifique change l'affichage avec tous les appareils disponibles chez ce fabricant. Après avoir sélectionné un appareil, le type d'appareil/ de projecteur apparaît dans la ligne de commande, dans la boîte {Type} de la ZIC, et dans le champ « Type » de ce circuit dans la fenêtre du patch.
• {Label} - Un nom optionnel défini par l'utilisateur. Vous pouvez utiliser la touche [Label] pour afficher le clavier virtuel du PC sur la ZIC. L'appui sur {Label} ou [Label], après qu'un label a déjà été assigné, affiche le label sur la ligne de commande à des fins d'édition. Appuyez sur [Label] [Label] pour effacer le texte.
• [1] [At] [5] [Label] <S4 face jardin> [Enter] - patche le circuit 1 à la sortie 5 et étiquette le circuit 1 comme « S4 face jardin ».
• {Adresse} - Nécessaire pour le contrôle DMX des appareils. Vous pouvez utiliser la touche [At] ou [Address/Patch] au lieu du bouton {Adresse}.
• Utiliser le clavier permet de définir l'adresse de départ de l'appareil (de 1 à 32 767 488) ou une valeur de port et de offset, sans définir d'adresse de fin.
• Eos tirera ces informations des données de la librairie. Si vous souhaitez laisser un écart de sorties plus important que celui requis par la librairie, utilisez {Offset}. Reportez-vous à la section Utiliser {Offset} dans le Patch.
• Si vous spécifiez une adresse de début qui entre en conflit avec d'autres circuits déjà patchés, les circuits en conflit seront dépatchés après une confirmation fournie par l'utilisateur.
• {Interface} - Champ optionnel utilisé pour spécifier quels protocoles et interfaces doivent être utilisés pour la sortie. Si le champ est laissé vide, les données de sortie par défaut sont utilisées telles que sélectionnées à la section Patch > Protocoles ou Setup > Appareil > Réseau. Si une option de sortie n'est pas activée, elle apparaîtra grisée dans la liste {Interface}.
• {Préserver Natif} - Si Préserver Natif est activé et que vous apportez des modifications au patch, les niveaux réels de vos cues (par exemple les degrés pan) seront convertis de sorte que la sortie DMX soit préservée au lieu des degrés. Ceci est principalement utile pour les substitutions de projecteurs.
• {Flash} - permet d'amener un circuit ou une adresse à son maximum, puis chaque seconde le niveau passe à 15 %. Cela durera 1 seconde, puis le niveau reviendra au maximum. Le circuit ou l'adresse continuera à clignoter jusqu'à ce que la ligne de commande soit effacée ou que {Flash} soit à nouveau sélectionné.
