Fenêtre principale du patch

Pour commencer à patcher votre conduite, vous devez d'abord ouvrir la fenêtre du patch. Pour ouvrir l'affichage du patch, utilisez [Tab] [1] [2], appuyez sur [Displays], puis sur {Patch}, ou appuyez deux fois sur [Address/Patch] . Les utilisateurs d'Ion Classic peuvent également appuyer deux fois sur {Adresse}. Les utilisateurs d'Element Classic peuvent utiliser [Patch].

La fenêtre du patch s'ouvre dans l'onglet sélectionné et la ZIC affiche les contrôles de patch.

À partir de la fenêtre du patch, vous pouvez ouvrir la Liste Devices pour utiliser RDM pour patcher tous les appareils compatibles RDM. Pour plus d'informations sur la Liste Devices, voir Patch > Liste Devices.

Pour le patch des projecteurs, il existe deux modes de patch différents : Patch par circuit et Patch par adresse. Eos utilise par défaut le mode patch par circuit. Appuyez sur [Format] dans le fenêtre du patch pour basculer entre le mode patch par circuit et le mode patch par adresse.

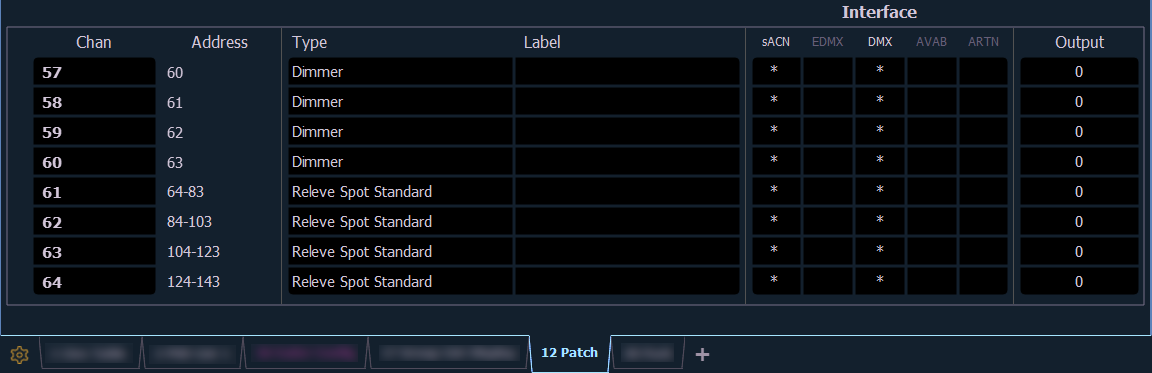

L'écran de patch affichera les informations suivantes si elles sont disponibles :

• Circuit - le numéro du circuit patché. En mode patch par adresse, le circuit apparaîtra vide s'il n'est pas actuellement patché.
• Adresse - l'adresse de sortie patchée. En mode patch par circuit, l'adresse apparaîtra vide si elle n'est pas actuellement patchée. L'appui sur [Data] fait basculer l'affichage de l'adresse telle que patchée par l'utilisateur, l'adresse de sortie et le port/offset. Reportez-vous à la section Utilisation de l'adresse de sortie (Output Address) comparativement au Port/ Offset.
• Type - appareil, gradateur ou élément scénique patché. Un astérisque (*) à côté du type indique que le profil de projecteur doit être mis à jour. Reportez-vous à la section Updater Profil.
• Label - affiche le nom assigné au circuit ou à l'adresse. Reportez-vous à la section Labellisation.
• Interface - affiche les interfaces qui seront utilisées pour l'appareil. Voir {Interface} dans Patch > Patch.
• Sortie - affiche le niveau d'intensité en cours, en temps réel. La valeur est affichée de 0 à 255, 255 étant le maximum (full). Les valeurs d'intensité 16 bits s'affichent de 0 à 65535.

Status dans la fenêtre du patch

Des indicateurs de « Status » s'affichent à l'extrême gauche de l'affichage du patch pour vous avertir lorsqu'un circuit ou une adresse nécessite votre attention.

Un « ! » rouge ou un « ? » jaune s'affichent lorsqu'il y a une erreur ou un avertissement provenant d'un appareil RDM, CEM+, CEM3 ou ACN. Reportez-vous à la section Erreurs et alertes.

Vues Flexichannel dans le patch

En mode patch par circuit, [Flexi] peut être utilisé pour afficher uniquement les circuits qui sont actuellement patchés. En mode patch par adresse, [Flexi] peut être utilisé pour afficher uniquement les adresses qui sont actuellement patchées. En appuyant sur [Flexi], vous pouvez basculer entre les circuits/adresses patchés, les circuits sélectionnés et tous les circuits/adresses.

Maintenez la touche [Flexi] enfoncée pour afficher les softkeys suivantes :

• {Flexi Tout} - affiche tous les circuits ou adresses en fonction de la vue utilisée.
• {Patch} - affiche uniquement les circuits ou adresses patchés.
• {Sélectionné} - affiche tous les circuits ou adresses sélectionnés.
• {Vue Circuits} - affiche les circuits sélectionnés pour l'état flexichannel des Vues Circuits.
• {Partitionné} - disponible uniquement lorsque le partitionnement est activé. Affiche les options suivantes :

• Circuits Partitionnés
• Circuits Patchés Partagés
• Circuits sélectionnés partitionnés
• Vues Circuits Partitionnés
